ESP-WROOM-02を使う「第3回」 配線してスケッチを書き込む

ESP-WROOM-02を使う「第3」 配線してスケッチを書き込む

ESP-WROOM-02とBME280を接続する。

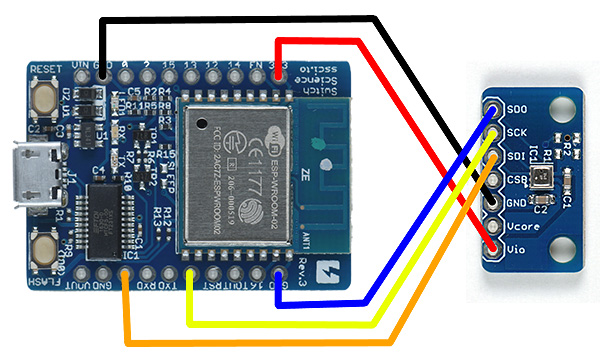

配線は下記図の通り。

Arduino IDEでスケッチを書き込む

ESP-WROOM-02をUSBでPCに接続します。

ドライバーは自動的にインストールされます。

ESP-WROOM-02のコード
36行目のYour Auth TokenにBlyinkで生成されるAuth Tokenを記入する。
54行目にルーターのSSIDとパスワードを記入する。
/**************************************************************
 * Blynk is a platform with iOS and Android apps to control
 * Arduino, Raspberry Pi and the likes over the Internet.
 * You can easily build graphic interfaces for all your
 * projects by simply dragging and dropping widgets.
 *
 *   Downloads, docs, tutorials: http://www.blynk.cc
 *   Blynk community:            http://community.blynk.cc
 *   Social networks:            http://www.fb.com/blynkapp
 *                               http://twitter.com/blynk_app
 *
 * Blynk library is licensed under MIT license
 * This example code is in public domain.
 *
 **************************************************************
 * This example runs directly on ESP8266 chip.
 *
 * You need to install this for ESP8266 development:
 *   https://github.com/esp8266/Arduino
 *
 * Please be sure to select hte right ESP8266 module
 * in the Tools -> Board menu!
 *
 * Change WiFi ssid, pass, and Blynk auth token to run 🙂
 *
 **************************************************************/

#define BLYNK_PRINT Serial    // Comment this out to disable prints and save space
#include <ESP8266WiFi.h>
#include <BlynkSimpleEsp8266.h>
#include <BME280_MOD-1022.h>
#include <Wire.h>

// You should get Auth Token in the Blynk App.
// Go to the Project Settings (nut icon).
char auth[] = "Your Auth Token"; //Blynkで生成されるAuth Token

unsigned long lastCheck = 0;
double tempMostAccurate, humidityMostAccurate, pressureMostAccurate;
char buff[50];

// Arduino needs this to pring pretty numbers

void printFormattedFloat(float x, uint8_t precision) {
  char buffer[10];

  dtostrf(x, 7, precision, buffer);
  Serial.print(buffer);
}

void setup()
{
  Serial.begin(115200);
  Blynk.begin(auth, "ssid", "pass"); //無線ルーターのSSIDとパスワード
  Wire.begin();
  pinMode(12, OUTPUT);

  // need to read the NVM compensation parameters
  BME280.readCompensationParams();

  BME280.writeStandbyTime(tsb_0p5ms);         // tsb = 0.5ms
  BME280.writeFilterCoefficient(fc_16);       // IIR Filter coefficient 16
  BME280.writeOversamplingPressure(os16x);    // pressure x16
  BME280.writeOversamplingTemperature(os2x);  // temperature x2
  BME280.writeOversamplingHumidity(os1x);     // humidity x1

  BME280.writeMode(smNormal);
}

void formattedFloat(float x, uint8_t precision, char *buff) {
  dtostrf(x, 7, precision, buff);
}

BLYNK_READ(V0)
{
  tempMostAccurate = BME280.getTemperatureMostAccurate();

  Serial.print("Temp ");
  printFormattedFloat(tempMostAccurate, 2);
  Serial.println();

  formattedFloat(tempMostAccurate, 2, buff);
  Blynk.virtualWrite(V0, buff);
}

BLYNK_READ(V1)
{
  humidityMostAccurate = BME280.getHumidityMostAccurate();

  Serial.print("humid ");
  printFormattedFloat(humidityMostAccurate, 2);
  Serial.println();


  formattedFloat(humidityMostAccurate, 2, buff);
  Blynk.virtualWrite(V1, buff);
}

BLYNK_READ(V2)
{
  pressureMostAccurate = BME280.getPressureMostAccurate();

  Serial.print("pressure ");
  printFormattedFloat(pressureMostAccurate, 2);
  Serial.println();

  formattedFloat(pressureMostAccurate, 2, buff);
  Blynk.virtualWrite(V2, buff);
}

void loop()
{
  Blynk.run();

  int diff = millis() - lastCheck;
  if (diff > 1000) {
    while (BME280.isMeasuring()) {

    }
    // read out the data - must do this before calling the getxxxxx routines
    BME280.readMeasurements();
    lastCheck = millis();
  } else if (diff < 0) {
    lastCheck = 0;
  }
}

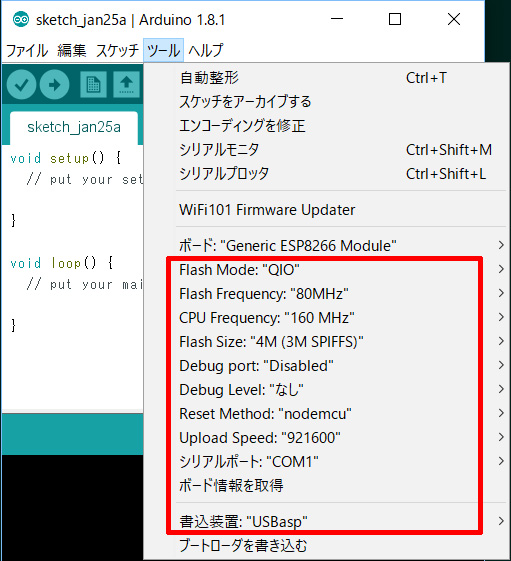

Arduino IDEを起動して、「ツール」→「ボードの設定」でご自分の環境に合わせてシリアルポートを設定します。

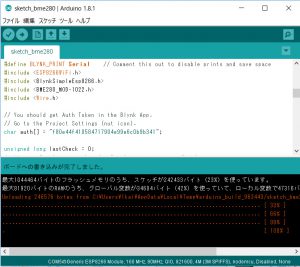

上記コードを書き込みます。

Blynkを立ち上げて右上の▷マークをタップします。

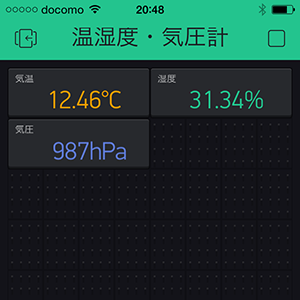

▷マークが□に変わりると、ESP-WROOM-02ボードとオンラインになり、値が表示されます。

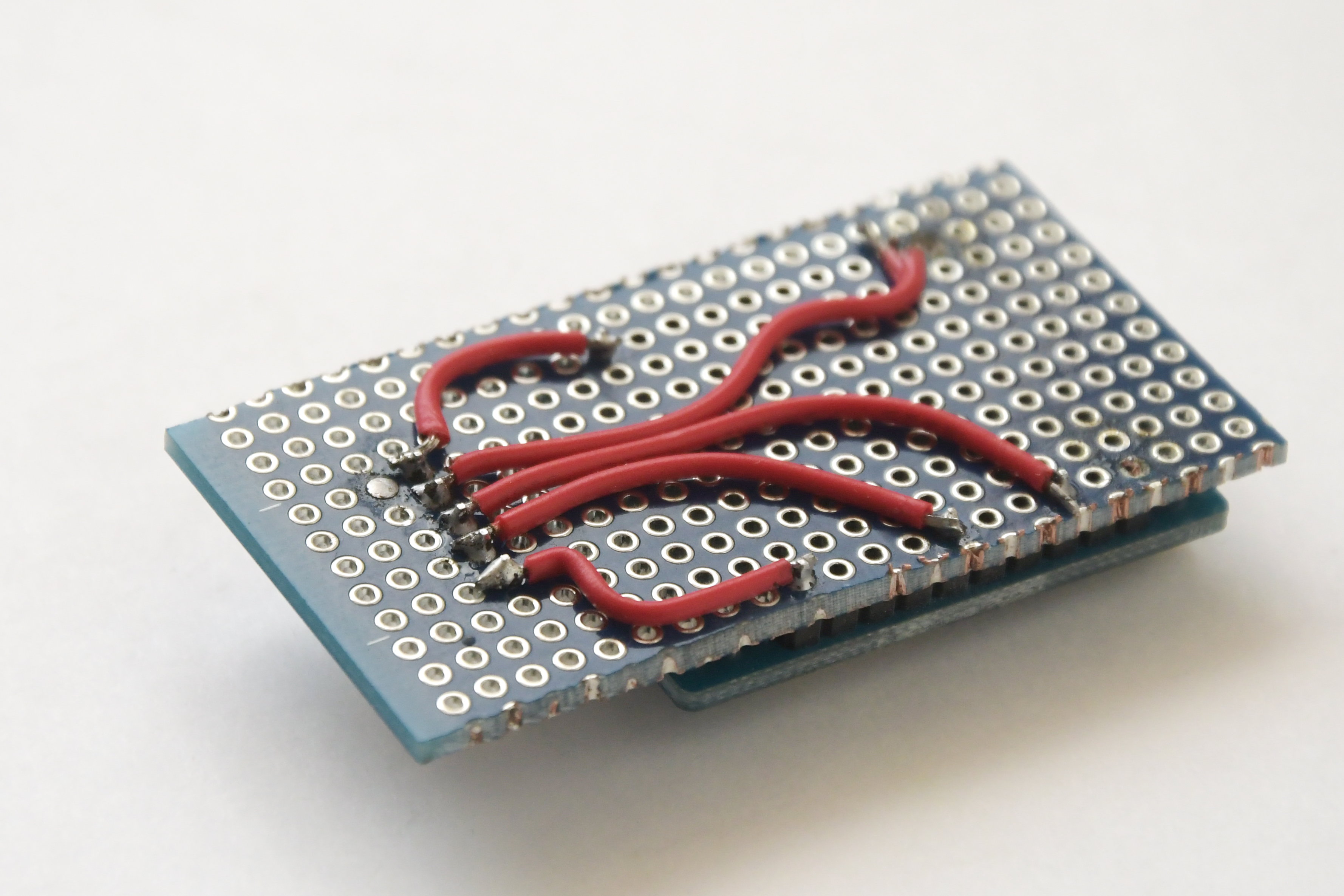

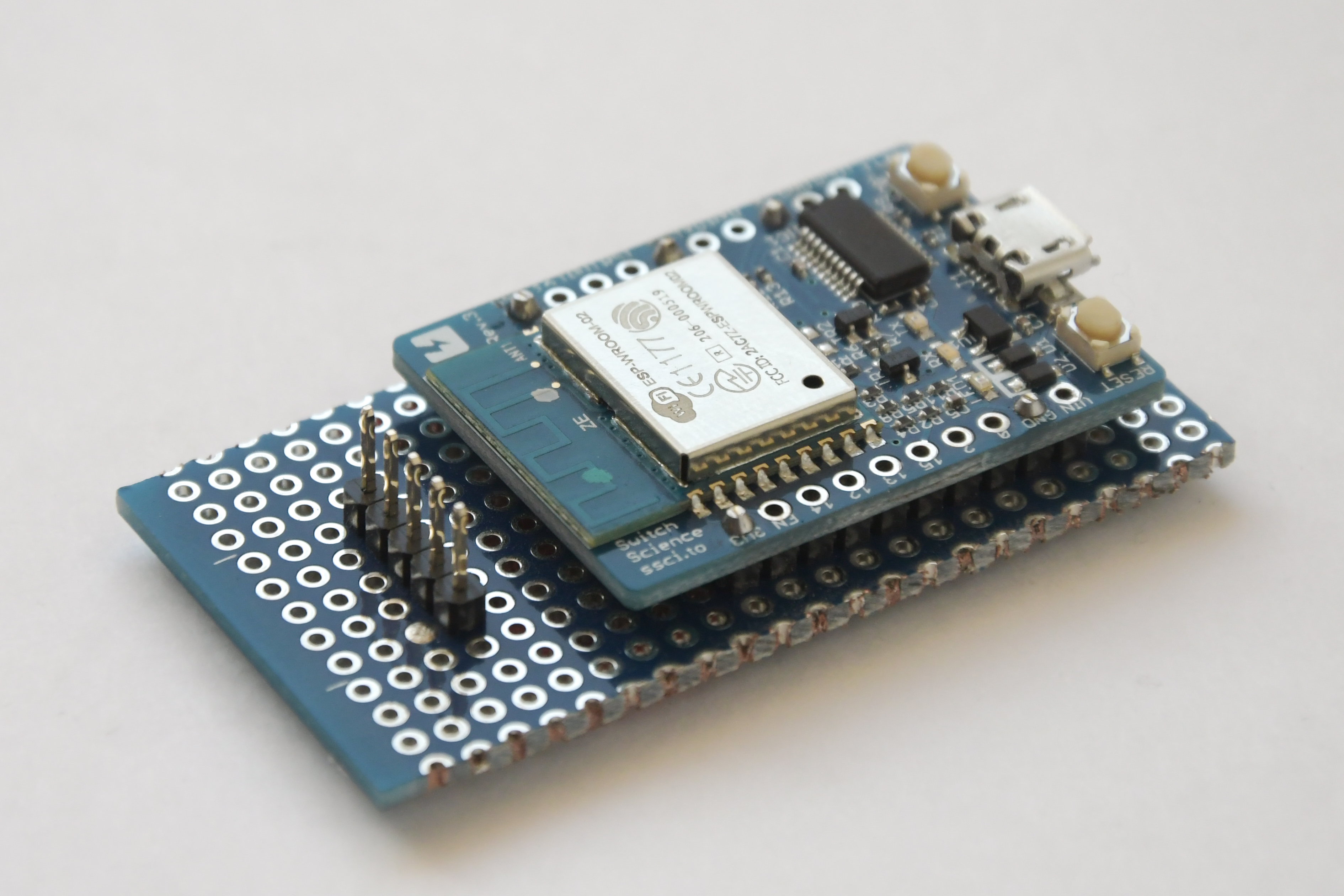

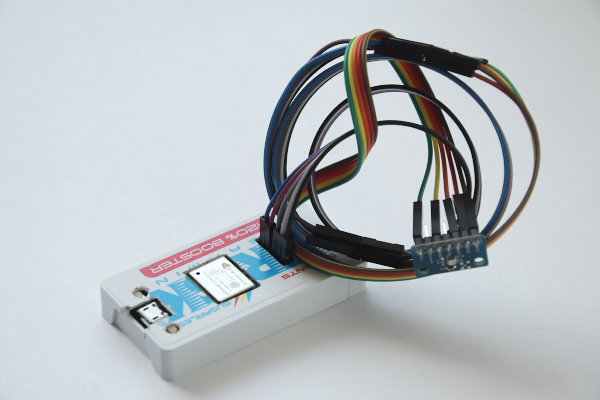

配線仕上げ

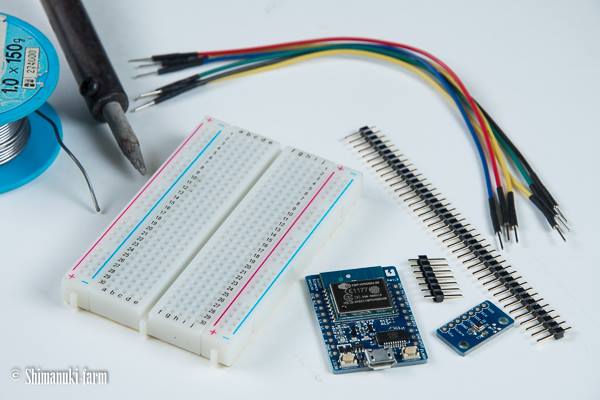

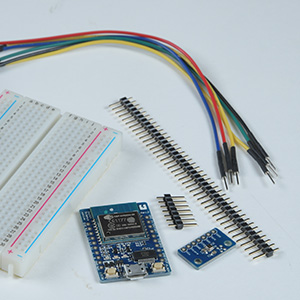

今回使用したパーツ

ESPr Developer(ESP-WROOM-02開発ボード)

BME280搭載 温湿度・気圧センサモジュール

普通のピンヘッダ10本セット

ブレッドボード ジャンパーワイヤ 30cm (オス-オス)(オス-メス)(メス-メス) 各40本 3セット

シリコンワイヤー(2m・26AWG・赤)

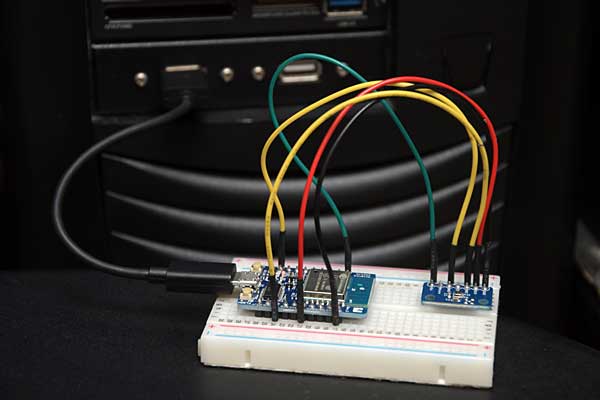

配線確認用

普通のブレッドボード

ジャンパワイヤ(オス~オス)
