デジタル温度センサーDS18B20にGROVEコネクタをはんだ付け

Arduinoでセンサやアクチュエータをより簡単に扱えるようにするための規格に、Groveというのがあります。

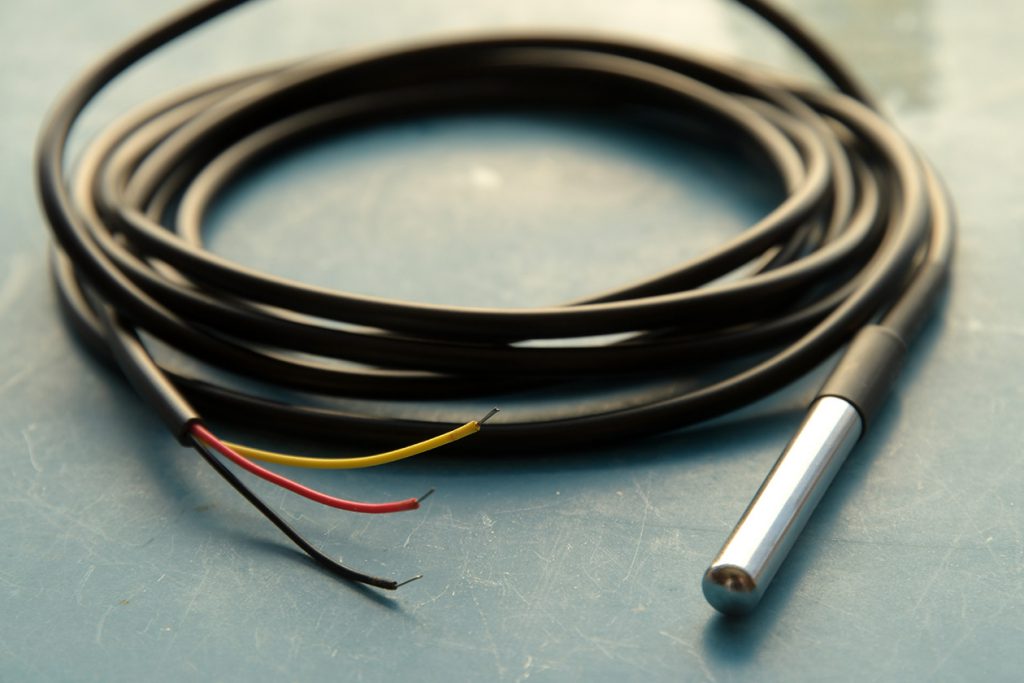

DS18B20をGrove対応にするために、はんだ付けしました。

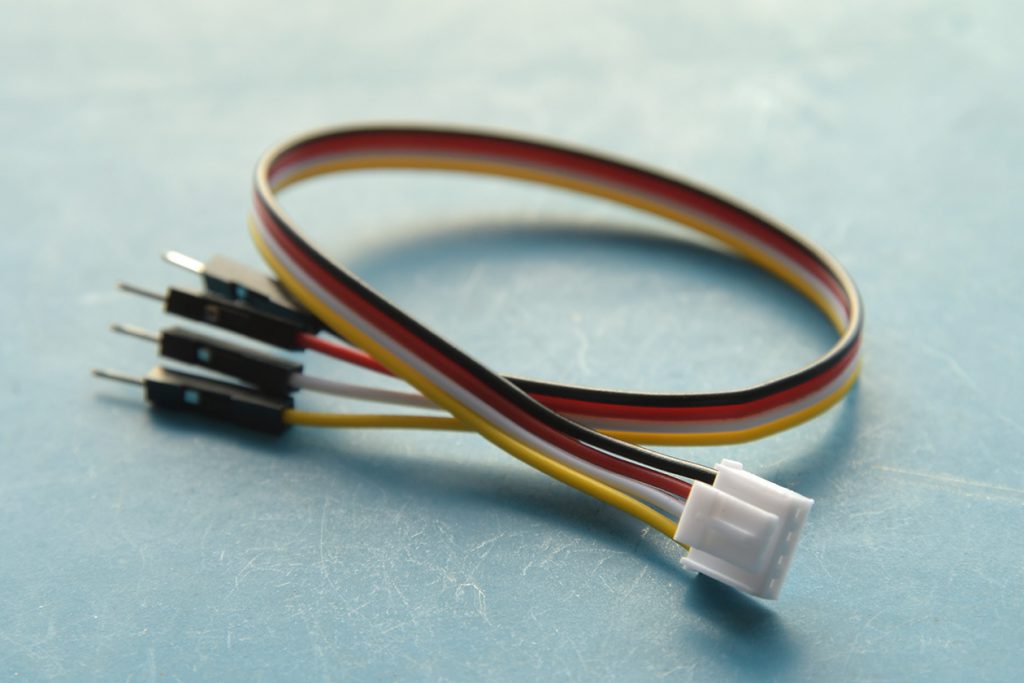

GROVE – 4ピン – ジャンパオスケーブル を使います。

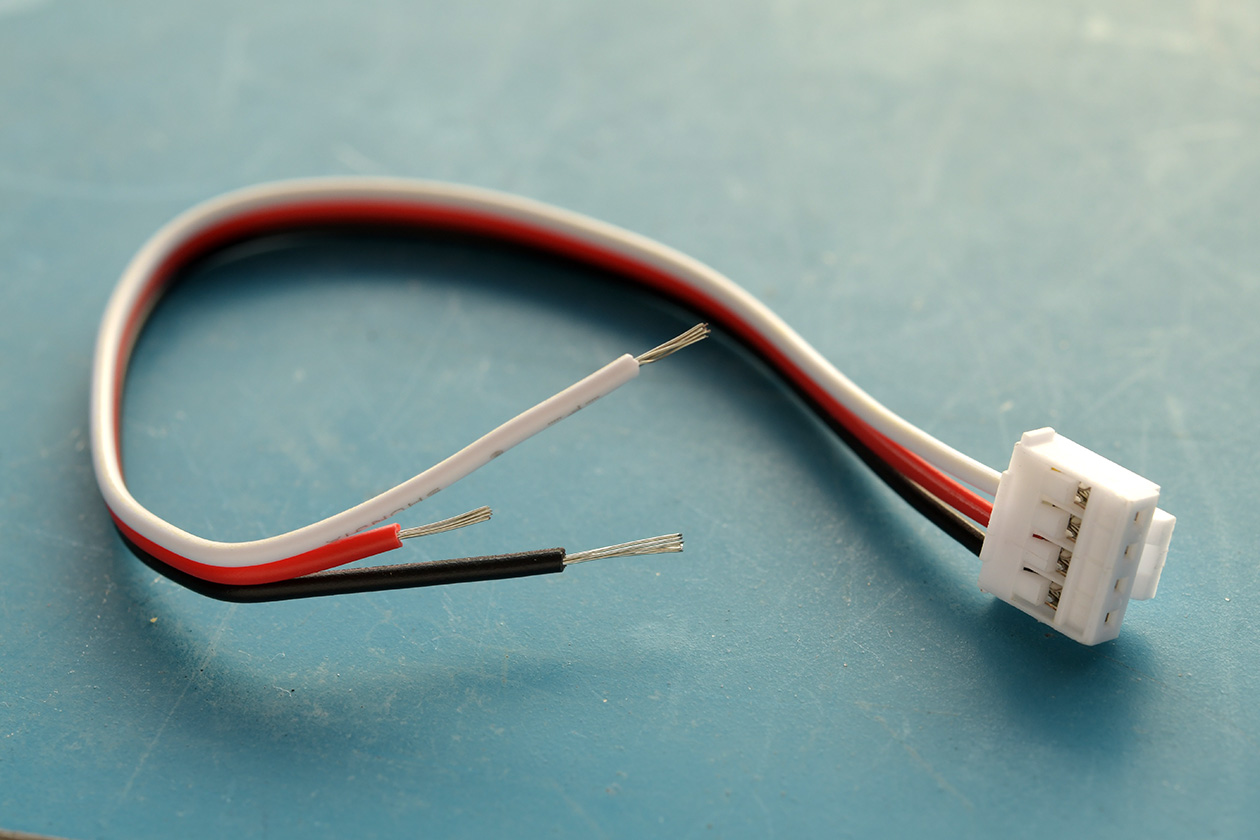

GROVEコネクタは4ピンですが、今回黄色線は使わないのでカットしています。

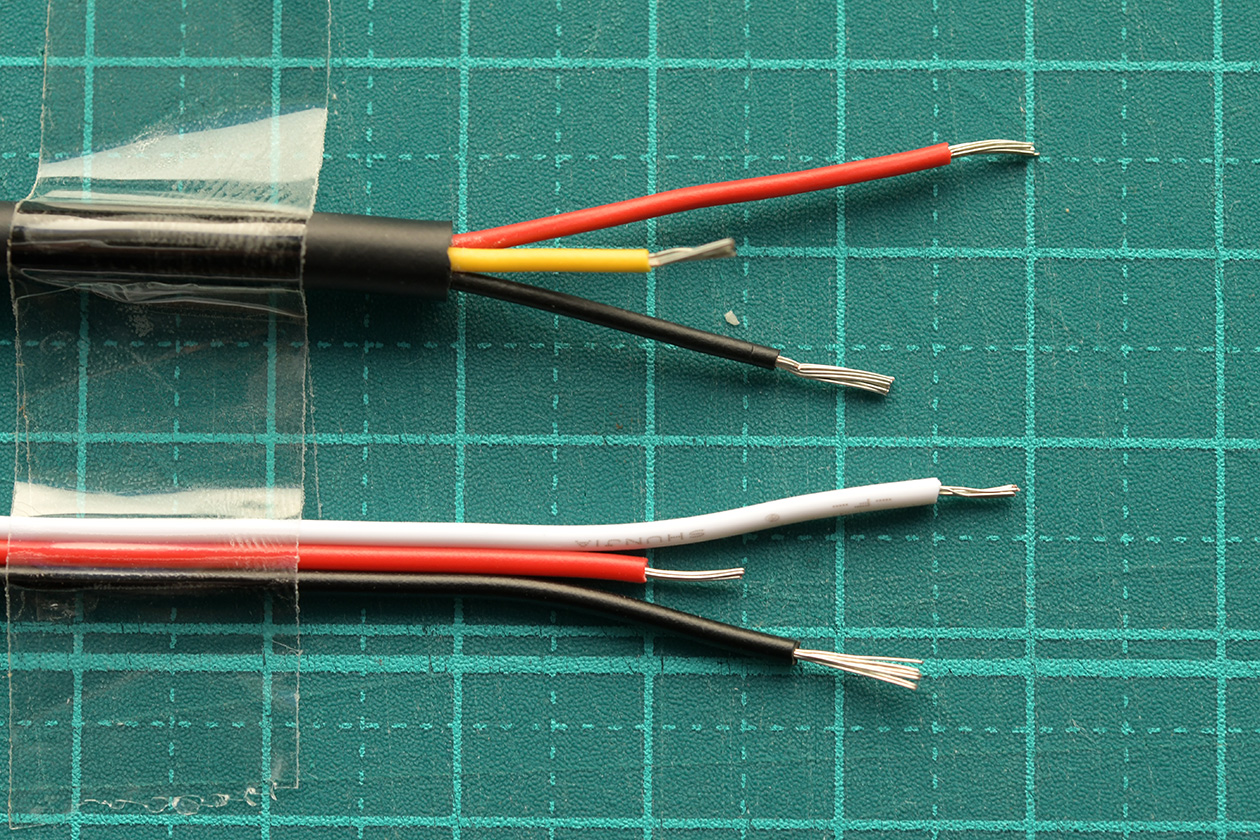

上が温度センサーDS18B20、下がGROVEコネクタの配線です。

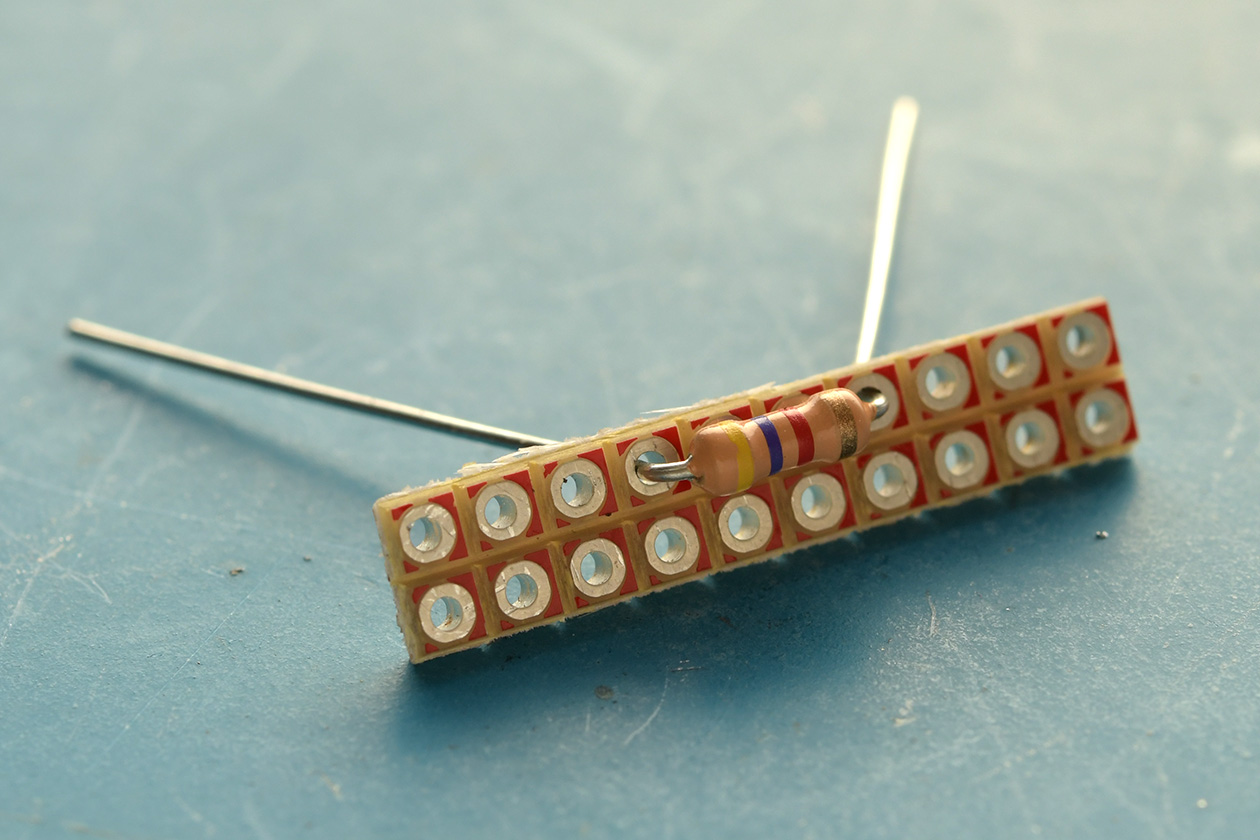

4.7kΩ抵抗を穴開き基盤にさしました。基盤を使いはんだ付けしやすくするのと、配線の補強を兼ねています。

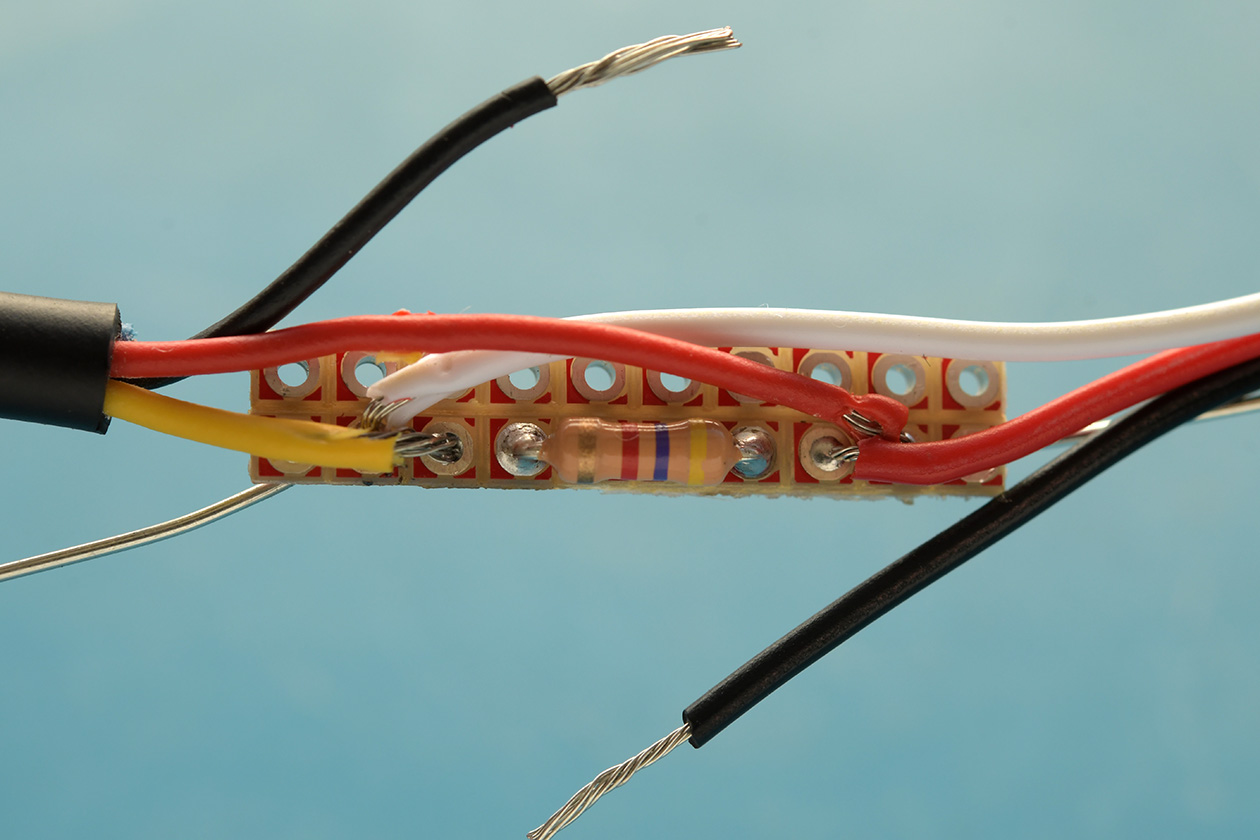

抵抗のそれぞれの端子に、赤と赤、黄色と白がつながるようにハンダ付けします。

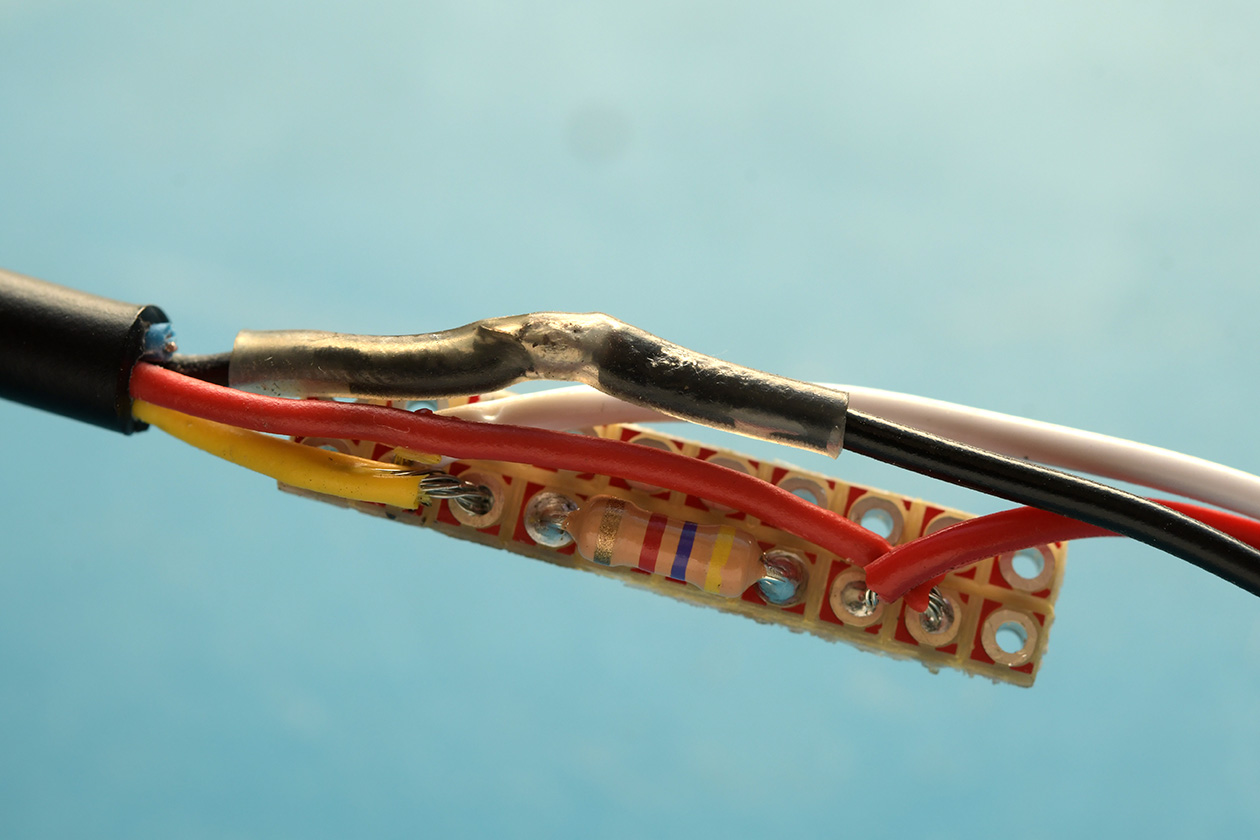

最後に黒線同士をはんだ付けして完了。

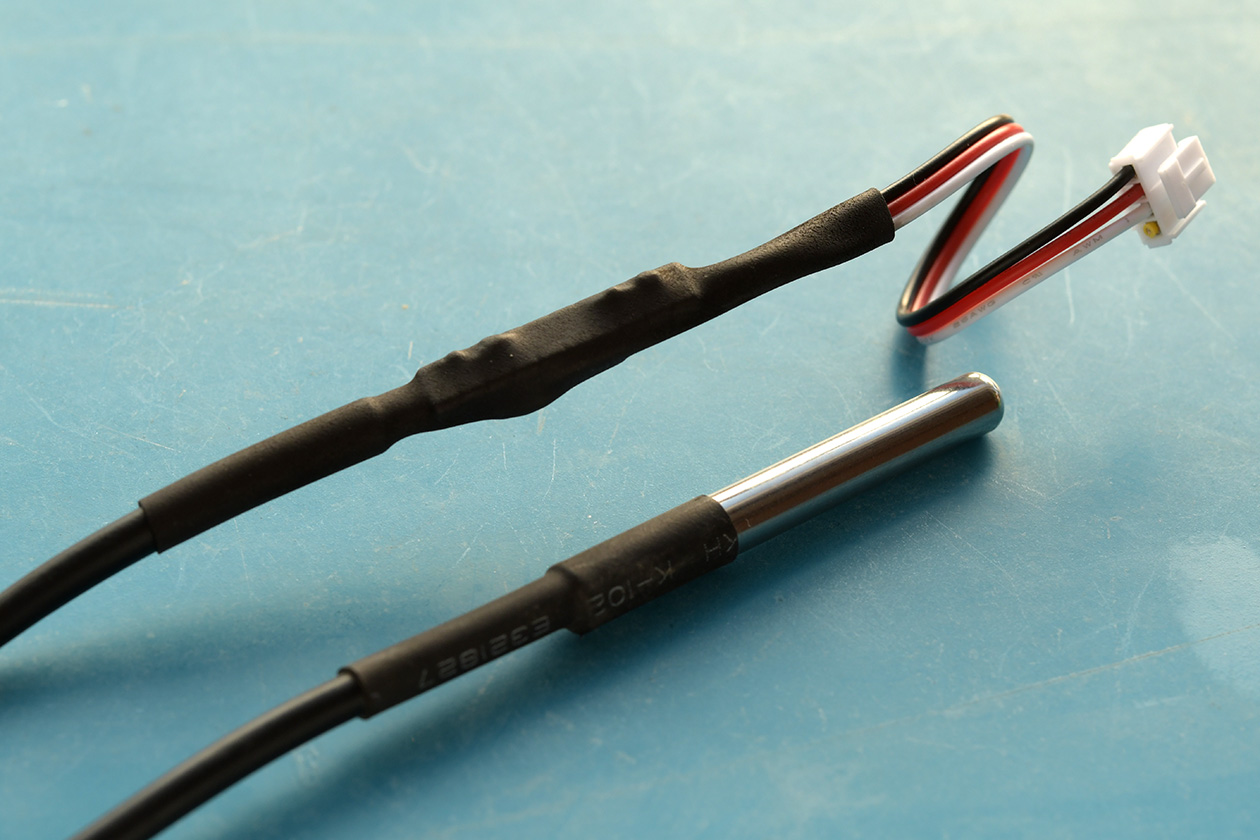

収縮チューブで保護して完成です。

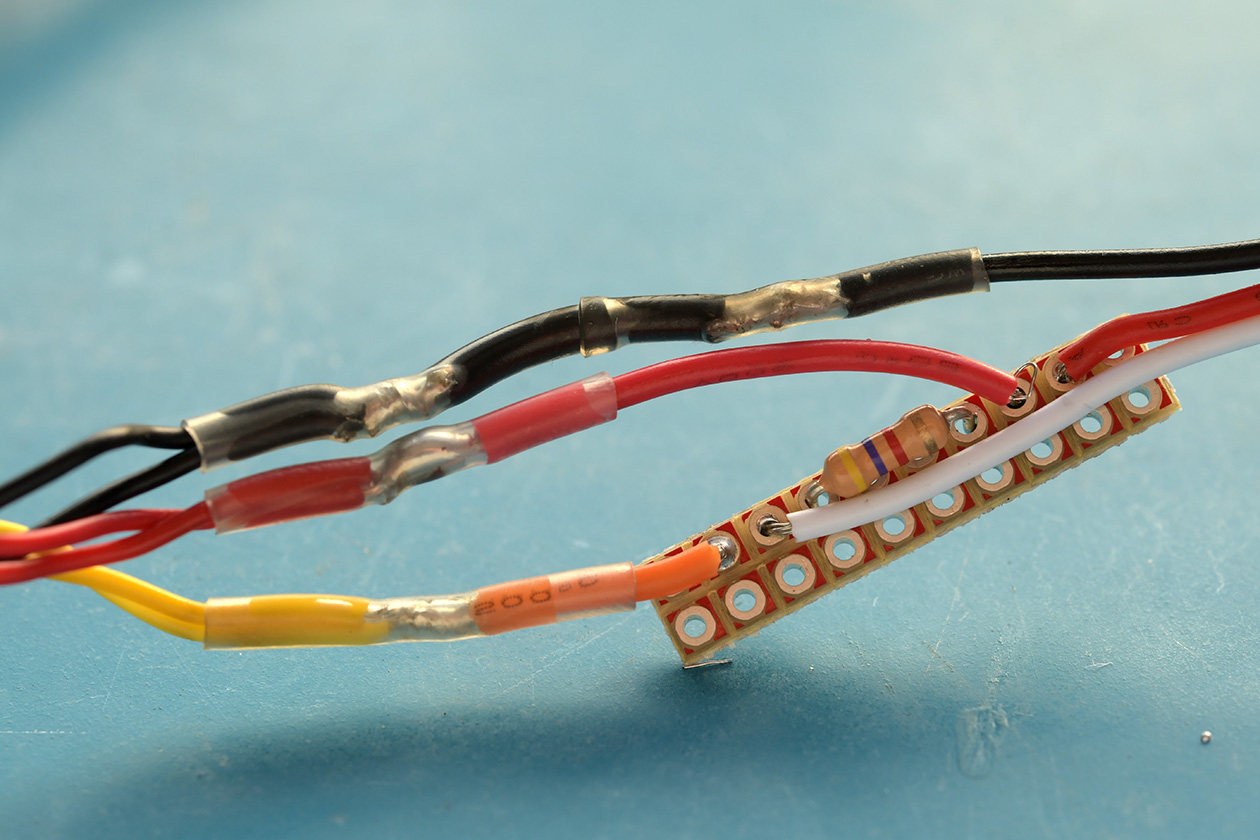

温度センサー2本の場合はこんな感じです。
